消防設備電源監控系統

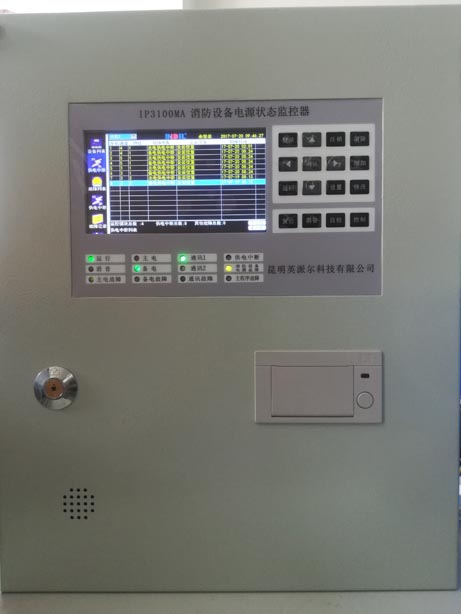

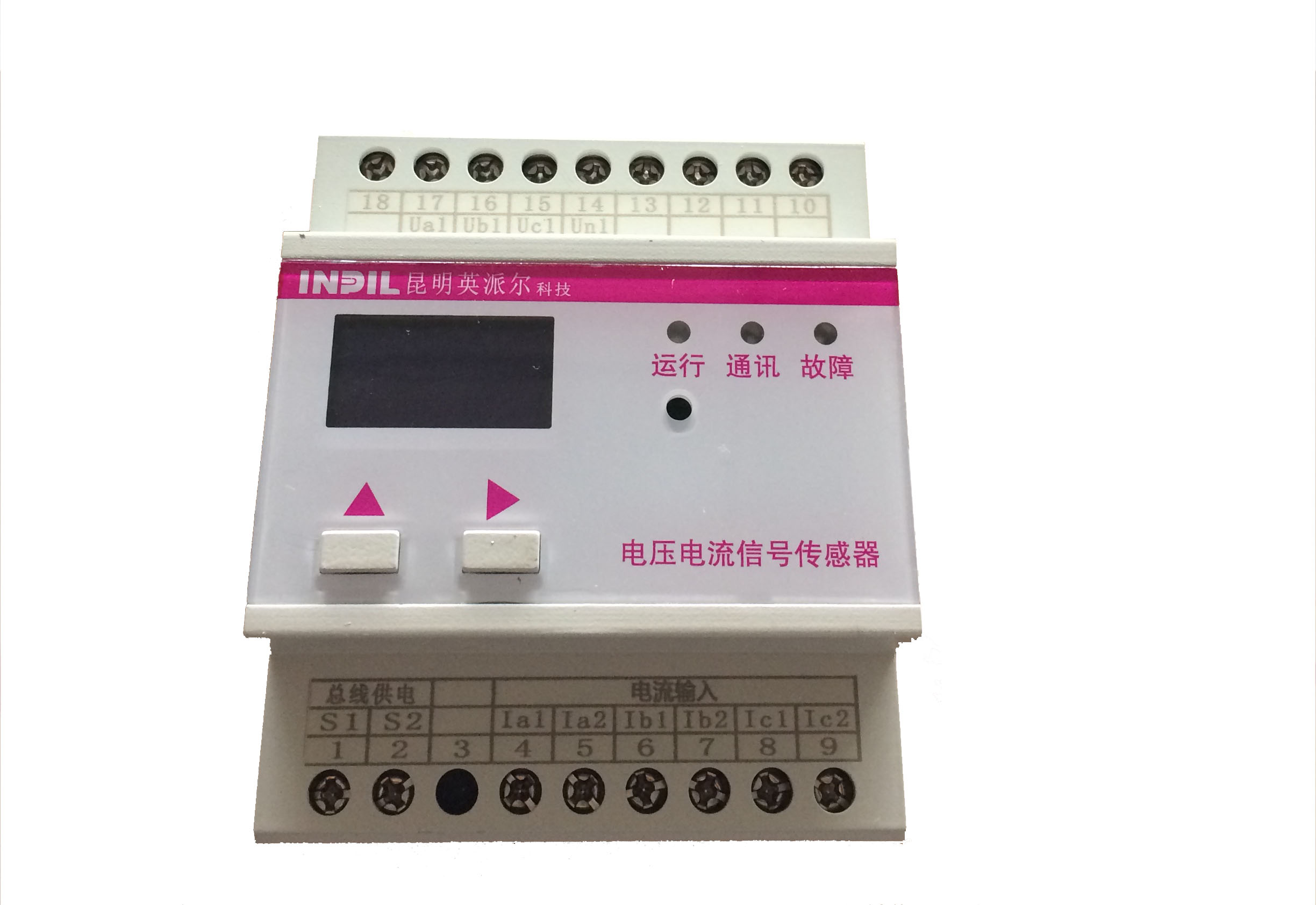

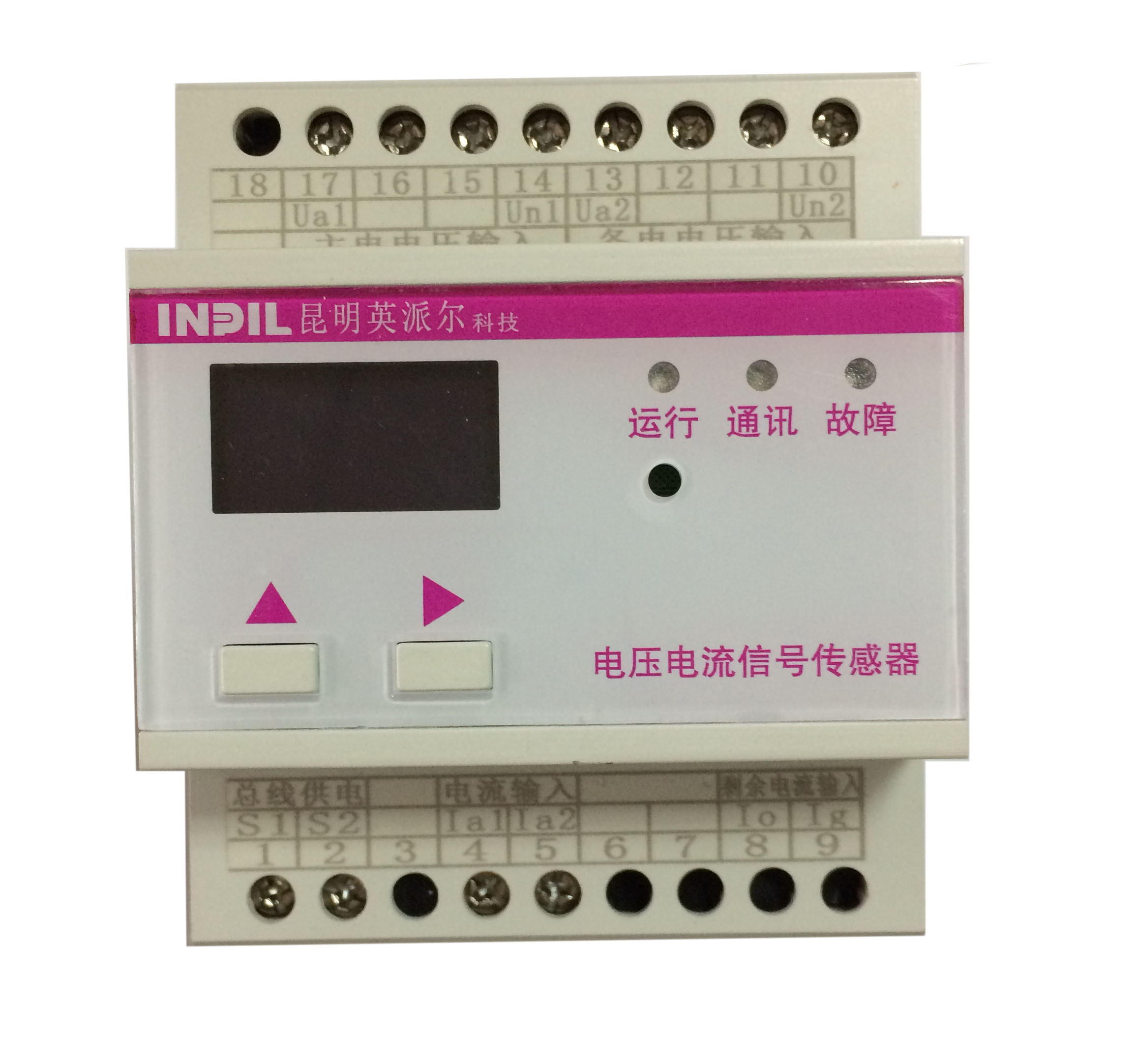

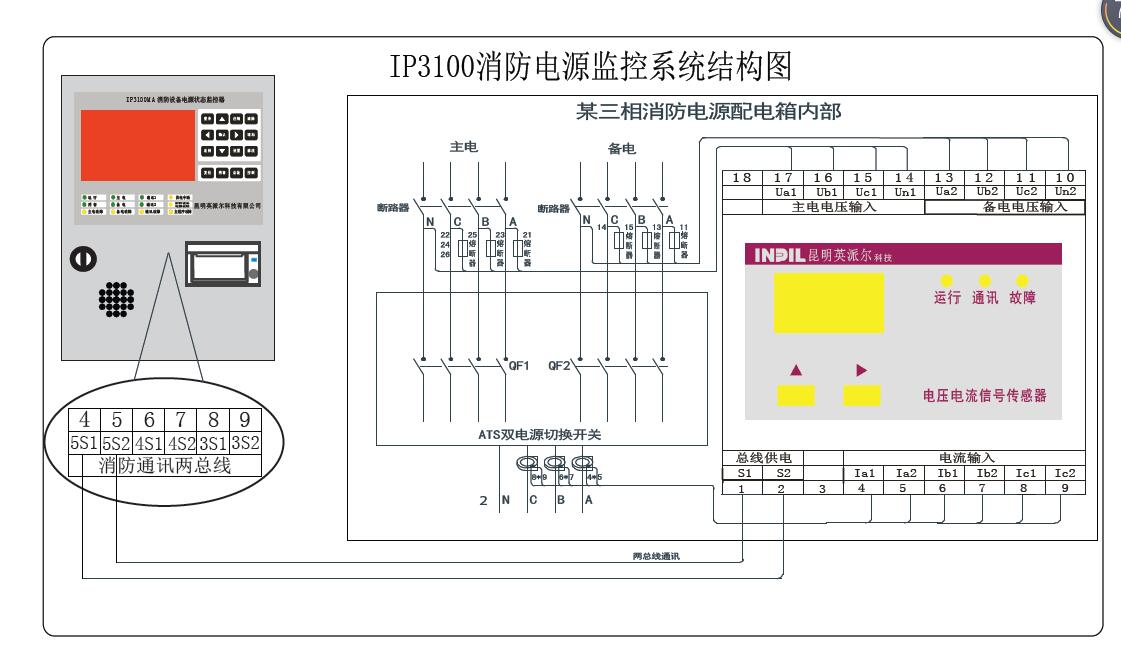

消防設備電源監控系統由消防設備電源狀態監控器(IP3100MA)、傳輸線纜和與其連接的電壓信號傳感器、電壓/電流信號傳感器等設備組成。系統連接如下圖所示：
功能特點
● 供電功能
監控器采用直流24V為與其相連接的傳感器供電。
● 故障報警功能
監控器在下述狀況下，能在100s內發出故障聲、光信號，顯示并記錄故障的部位、類型和時間：被監控的消防設備供電中斷；監控器與連接的外部部件間連接線的斷路、短路和影響系統功能的接地；監控器與其分體電源間連接線的斷路、短路和影響系統功能的接地；被監控電源電壓值大于額定電壓的110%或小于額定電壓的85%；被監控電源發生缺相、錯相、過載等供電異常現象；給監控器自身備用電源充電的充電器與備用電源間連接線的斷路、短路；監控器自身主電源欠壓；監控器主程序異常。
● 自檢功能
監控器能對本機（包括其音響器件和面板上所有指示燈、顯示器的工作狀態）及所配接
的傳感器進行功能檢查，監控器的自檢不影響非自檢部位的報警功能。
● 信息顯示與查詢功能
監控器采用文字、數字和字母（符）顯示。能顯示當前所接傳感器采集到的相應消防設備電源電流電壓信息、監控模塊總數、故障總數等；故障顯示按接收到的時間先后順序連續顯示各故障部位，當顯示區域不足以顯示全部故障時采用循環方式顯示；當有多個故障存在時優先顯示電源供電故障信息；其他信息手動可查，每手動查詢一次，只能查詢一條信息；建筑內非消防電源監控器信息接入監控器時，其顯示不影響消防設備供電電源監控的顯示，并且具有與消防設備供電電源監控的顯示有明顯區別的標識。
● 主備電源轉換功能
監控器電源設主電源和備用電源，并有主備電源工作狀態指示，主備電源能相互切換且不影響監控器的正常工作；監控器的備用電源在放電至終止電壓條件下充電24h所獲得的容量能提供監控器在正常監視狀態下至少工作8h。
● 分級操作功能
監控器設置了兩種操作權限模式，普通權限只可查看監測信息和消除報警音；管理權限增加了設備參數修改、報警復位以及系統文件設置等操作權限。
● 數據存儲功能
監控器能存儲5400條故障記錄或5400條中斷記錄，記錄無保存時間限制，當所保存的故障記錄或中斷記錄大于5400條時，每超過一次，系統自動清除最早記錄的90條故障或中斷記錄信息一次。
● 打印功能
微型打印機，漢字打印輸出歷史記錄的詳細數據。
● 通訊功能
監控器采用3路二總線和2路CAN總線通訊方式，監控器與電壓電流傳感器通過二總線通訊方式進行控制，減少線路鋪設工作量，降低成本。采用CAN2.0通訊方式，有較高的傳輸速率，每條總線的傳輸距離為1000米。總線輸出信號為差分電壓信號具有較強的抗干擾能力，較低的功耗。
● 開關量輸入
開關量輸入可作為其它信號輸入到監控設備。（如感煙開關量信號）
● 復位功能
故障排除后，故障信號可自動或手動復位。復位后，監控器應在100s內重新顯示尚存在的故障。

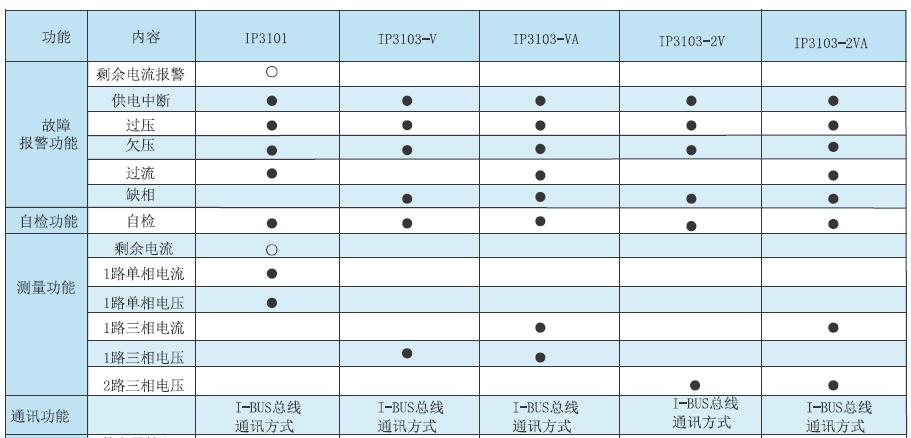

測量模塊選型
