IP3751智能電機保護控制器
1.產品簡介
IP3751智能電機保護控制器(以下簡稱控制器)是新一代全功能的電機保護控制器。在電機發生過熱、過載、短路、堵轉、欠載、欠功率、欠壓、過壓、相序、缺相/不平衡、接地、漏電和起動加速超時等故障時予以保護，同時可實現測量、顯示、通訊、控制、診斷和故障管理等功能。
控制器基于高性能微處理器和現場總線技術，通過測量三相電流、電壓、漏電、接地等參數，進行數據分析和處理，從而實現電機全面控制與保護。保護器采用模塊化設計，產品體積小，結構緊湊，安裝方便，在低壓配電柜中的MCC柜 和1/4模數以上各種抽屜柜中可直接安裝使用，與傳統型電機保護控制方案相比，其可靠性和性價比大為提高，廣泛應用于電力、郵電、冶金、化工、石化、煙草、建材等各行各業，為電機提供安全、可靠和高效的管理與保護。

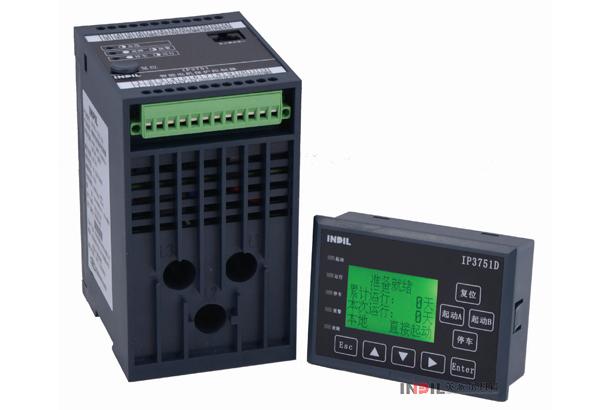

控制器由本體模塊和顯示模塊組成，本體模塊可獨立運行，實現測量功能、保護功能、電機起/?？刂乒δ芎屯ㄓ嵐δ?；顯示模塊為可選輔件，用戶可根據需要進行配置。
2.產品特點
控制器提供了14 種起動方式：保護起動模式、直接起動模式、可逆起動模式、雙速起動模式、自耦變壓器兩繼電器起動模式、自耦變壓器三繼電器閉環起動模式、自耦變壓器三繼電器開環起動模式、星/三角兩繼電器起動模式、星/三角三繼電器開環起動模式、星/三角三繼電器閉環起動模式、電阻降壓起動模式、軟啟動開環模式、軟啟動閉環軟停使能模式、軟起動閉環軟停禁止起動模式。

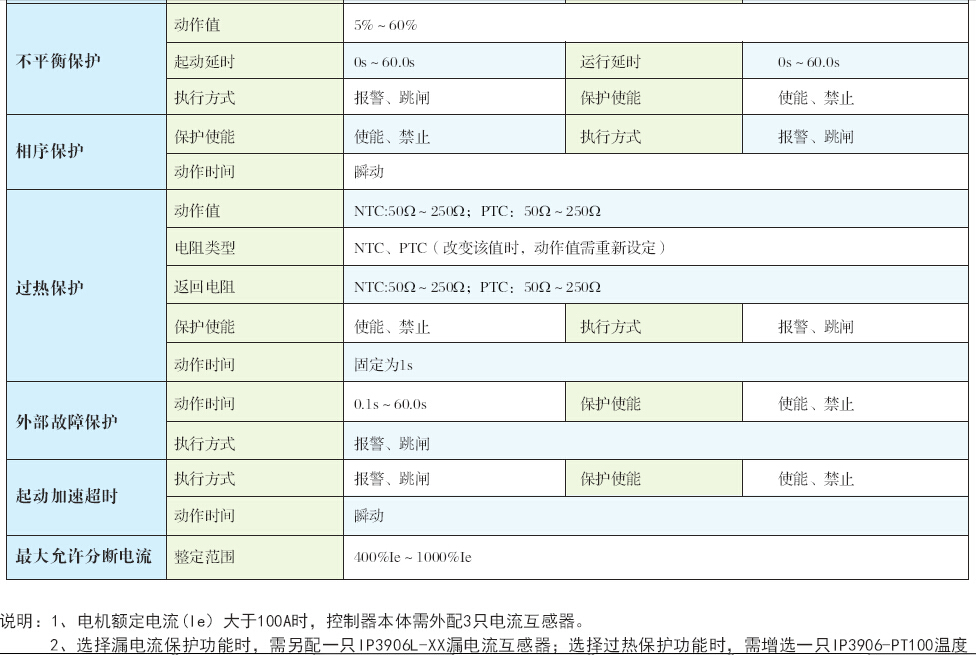

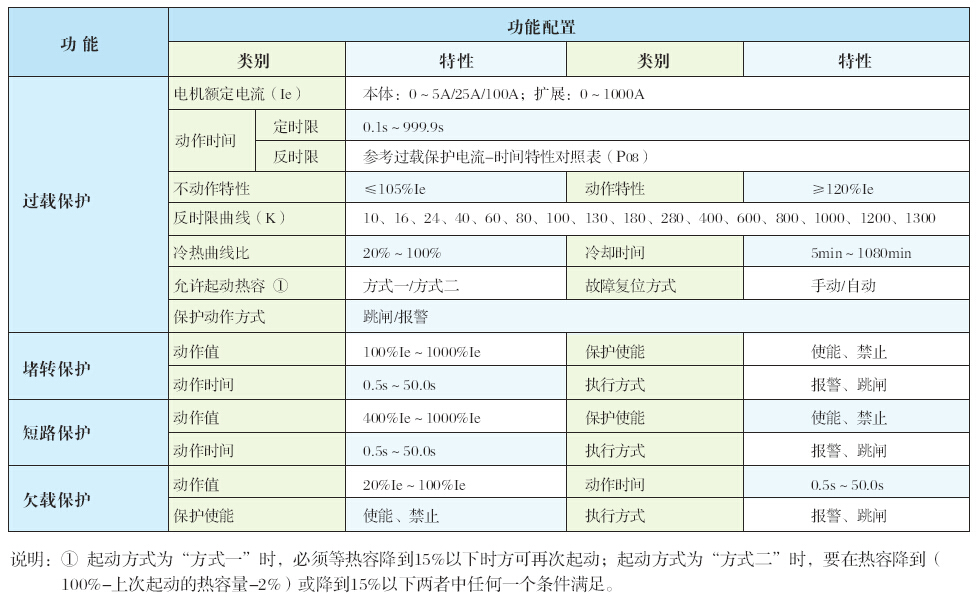

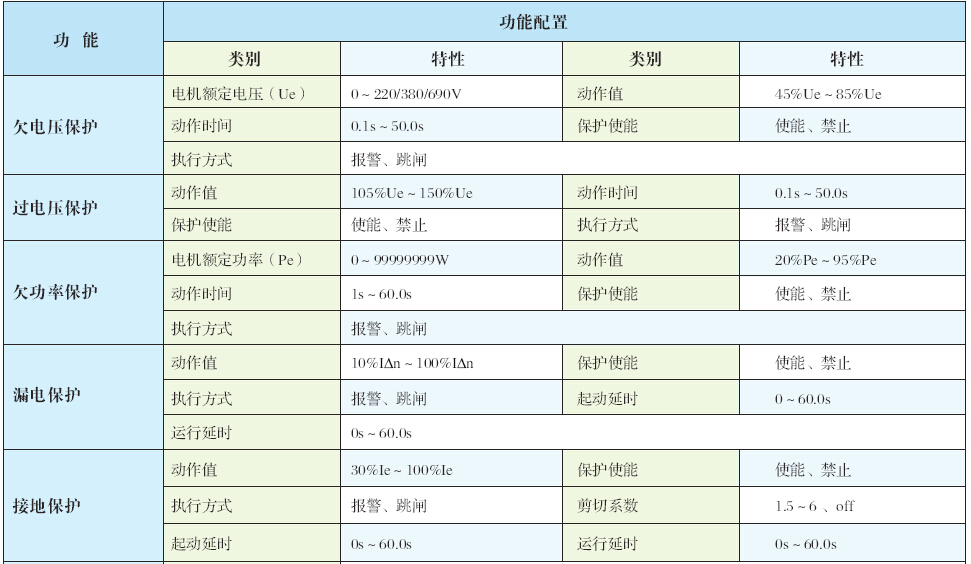

控制器提供了多種保護方式：過載保護、堵轉保護、欠載保護、欠功率保護、相序保護、缺相/不平衡保護、接地保護、漏電保護、欠電壓保護、過電壓保護、過熱保護外部故障保護（工藝聯鎖保護）、起動加速超時保護、最大允許分段電流。
多種通訊方式和現場總線支持：具有RS485接口、MODBUS-RTU通信規約，與RTU、PLC及多種微機工控組態軟件(iFIX、WinCC、Intouch、組態王、MCGS)實現網絡通訊，構成分布式電機綜合保護監控系統。也可增加Profibus通訊轉換模塊，實現Profibus通訊。具有Profinet通信接口協議，具有成熟可靠的通信控制功能，能滿足現場遠程通信控制的需求。
控制器具有多達10路的數字量輸入和4路的數字量輸出：數字量輸入用于不同控制方式下的接觸器，斷路器的信號輸入，用于電機狀態的檢測，同時還用于起動、停車、緊急停車、復位、本地/遠程等信號輸入。數字量輸出用于不同控制方式下的繼電器的信號輸出，用于控制接觸器吸合與斷開，報警與跳閘信號的輸出。
具有單路模擬量DC4-20mA輸出功能：可編程選擇三相電流、電壓中的某相或漏電流、接地電流、總有功功率、總無功功率、總功率因數的變送輸出DC4-20mA，同時可自由設置變送量程。
高精度、全參數測量功能：可測量三相電流、電壓（相電壓、線電壓）、漏電流、接地電流、頻率、有功/無功功率、功率因數、視在功率、電流不平衡率、熱電阻、有功正/負電能、無功正/負電能等電參數。測量參數均優于0.5級。
完善的事件記錄和運行記錄功能：控制器可提供10條最近由于電機故障停車或報警的事件記錄，同時還可提供電機累計運行天數、單次運行天數、起動次數、晃電次數、本次起動時間、上次晃電時間等運行記錄，方便日常的運行和維護管理。
晃電再起動功能:
由于晃電導致電機停車時，控制器可根據預設的參數對電機進行晃電再起動，保證短時晃電不影響正常生產過程的連續性。
來電自起動功能:
控制器具備來電自起動功能，上電后不需人為的發出起動指令來起動電機，根據不同的來電時間來起動電機，實現分批自起動。

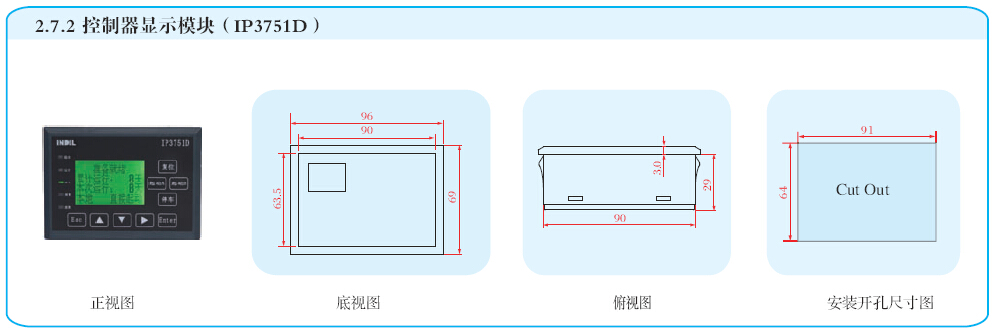

大屏幕圖形點陣液晶顯示（用于IP3751D顯示模塊）
采用128×64大屏幕寬溫圖形點陣液晶顯示模塊，全中文顯示，清晰直觀，易學易用。
方便的安裝方式：

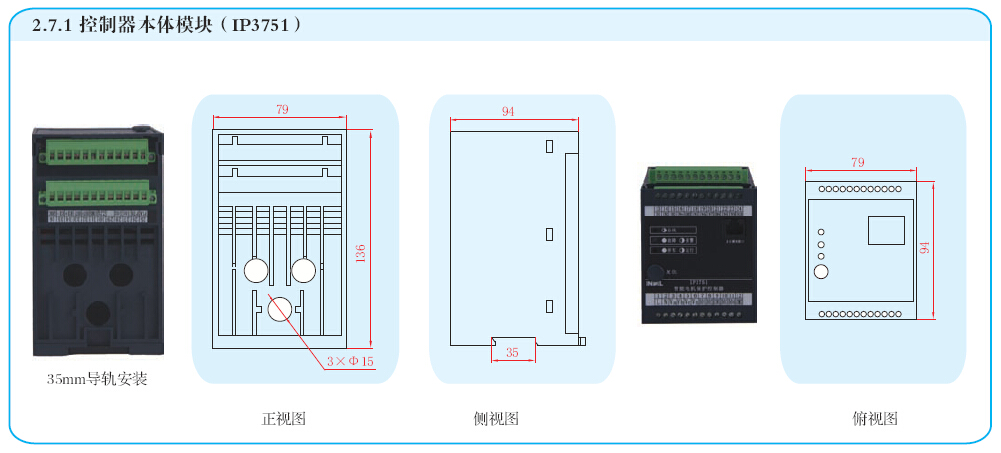

控制器主機采用穿芯式電流信號輸入方式，電機額定電流在100A以下時直接使用主機本體電流互感，電機額定電流在100A以上電流信號需外接3只通用電流互感器。控制器主機和顯示模塊采用分離式的安裝方式，主機采用35mm導軌安裝，表頭采用開孔嵌入式安裝，能滿足常用的GCS、GCK、MZC等開關柜和抽屜柜的安裝要求。
