◆產品簡介
導軌式三相交流電能表是我公司自主研發的新型三相電子式電能表，采用微電子技術與進口專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術，可直接精確地測量額定頻率為40Hz～70Hz的三相工頻交流電壓、電流、功率因數、有功和無功功率、視在功率、頻率、2～３1次三相電壓/電流以及總電壓/電流諧波計量、有功和無功正/負電能、分時電度量及統計負載累計運行時間、單次運行起始時間、單次運行結束時間、單次運行電能累計，并由OLED液晶顯示測量參數。具有測量、顯示、參數設置、通訊、數據存儲和累計運行天數等功能,針對供配電系統進行設計,使用直接交流采樣及真有效值測量原理,可編程設置電壓互感器(PT)、電流互感器(CT)變比,直接指示一次側被測參數值。電量經交流采樣、數字濾波、微機處理后送液晶模塊顯示，并可選配RS485接口，NB物聯網無線通訊接口、LoRa物聯網無線通訊接口與計算機通信,實現自動控制及無人值守。具有可靠性好，體積小、重量輕、外形美觀、安裝靈活方便等特點。廣泛應用于電力、水利、環保、冶金、化工、石化、鐵路、建材、煙草、民航、市政、智能建筑等行業的供配電場所。
◆產品特點
● 使用直接交流采樣及真有效值測量原理
對供配電系統二次回路信號進行直接交流采樣，由DSP進行真有效值數據處理。
● 任意設定所配用電壓、電流互感器變比
可根據所配用的電壓、電流互感器，任意設定電壓、電流互感器變比值。
● 直接指示一次側被測參數值
直接指示供配電系統一次側被測電參數值。
● 高精度測量
所有基本參數測量精度均優于0.5%，并能準確測量各種波形信號（正弦波、三角波、方波等）。
● 多參數測量
可同時測量電壓、電流、功率因數、有功功率、無功功率、視在功率、頻率、2～３1次三相電壓/電流以及總電壓/電流諧波計量、有功正/負電能、無功正/負電能、分時電度量等電量參數,還具有計時器功能，可統計累計運行時間、單次運行起始時間和結束時間、單次運行電能。
● 超強電磁兼容設計
采用全電磁兼容設計，使儀表具有極強的抗干擾能力，能在各種復雜的電磁干擾環境中正常工作。
● 人性化的界面操作
采用OLED圖形點陣液晶模塊顯示，以中文界面與用戶進行交流，通過面板按鍵輸入設置電壓變比、電流變比、通訊波特率、地址、數據格式、接線方式、電壓、電流量程及門限設置、電流互感器極性選擇(用戶需要時，請與廠家聯系)等參數。采用全中文菜單方式操作,簡便直觀、易學易用。
● 顯示方式的靈活選擇
可以依據客戶使用要求靈活選擇手動切換顯示和自動輪巡顯示方式。
● 圖形點陣液晶顯示
采用128×64 OLED圖形點陣液晶顯示測量結果及參數，清晰直觀。
● 智能校表功能
提供的智能化自動校驗方式，測量穩定性、可靠性大為提高，使精度校驗更為簡單易行。
● 電度量底數預置功能
可根據需要輸入電度量底數。
● RS485通訊功能（選件，適用于-C的型號）
帶-C的型號具有RS485通訊功能，提供國際標準的Modbus通訊規約。
● 無線通信功能
支持LoRa、LoRa-Mesh、NB-IOT、4G等無線通信方式
● 安裝方式
采用35mm標準導軌安裝方式。
◆技術標準
導軌式三相多功能電能表引用以下標準：
(1) Q/IP01-2023 6000系列數字電力儀表
(2) GB/T 13978-2008 數字多用表通用技術條件
(3) GB/T 7676.8-2017 直接作用模擬指示電測量?jī)x表及其附件
(4) GB/T 17626.4-2018 電磁兼容試驗和測量技術
(5) GB/T 15282-1994 無功電度表
(6) GB/T 15283-1994 0.5、1和2級交流有功電度表
(7) GB/T 15464-1995儀表包裝通用技術條件
◆輸出方式
① C：RS485通訊接口
標準RS485接口，國際標準MODBUS規約。
② LR：LoRa通訊接口
支持LoRa通信協議，星狀網架構，支持星狀網輪詢和星狀網并發。
③ LM：支持LoRa-Mesh通訊
④ NB：支持NB-IOT通訊
⑤ 4G：支持4G網絡通信

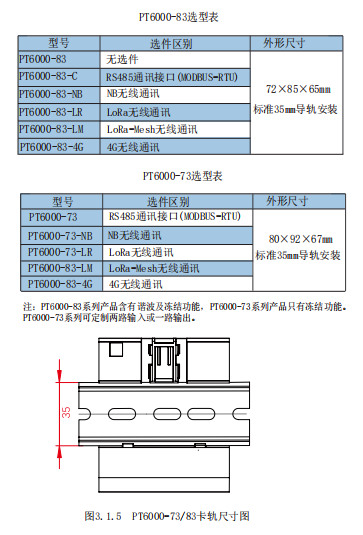

◆產品選型
